Kompletna instrukcja montażu wyświetlacza DIGI DATATOOL

[Dr.Redrum]

W zeszłym tygodniu z pomocą Tytusa postanowiłem zamontować licznik biegów Datatool. W związku z tym że na forum jest dużo pytań odnośnie instrukcji montażu...wychodzę naprzeciw

Licznik biegów montowaliśmy do fajera SC33 z 1999r. wersja europejska.

W pierwszej kolejności należało zdjąć szybkę

Nastepnie musimy wyjąć wtyczkę z za zegarów. Trzeba pamiętać że wtyczka posiada taki mały przycisk który należy wcisnąć aż usłyszymy wyraźne kliknięcie dopiero potem można siłowac się z wtyczką

Zanim zaczniemy grzebać się z kablami i ściąganiem izolacji musimy odłączyć aku

Rozbieramy izolację z żyły od zegarów no i szukamy konkretnych kolorów, z pomocą przyszła nam serwisówka ściągnięta ze strony fireblade.pl oczywiście

Koniec końców potrzeba zlokalizować następujące kolory kabli:

RÓŻOWO/ZIELONY
ŻÓŁTO/ZIELONY
LEKKO ZIELONY/CZERWONY
CZARNO/BRĄZOWY
ZIELONY


Następnie trzeba je obskórować tak żeby można było je przylutować do kabli od wyświetlacza.

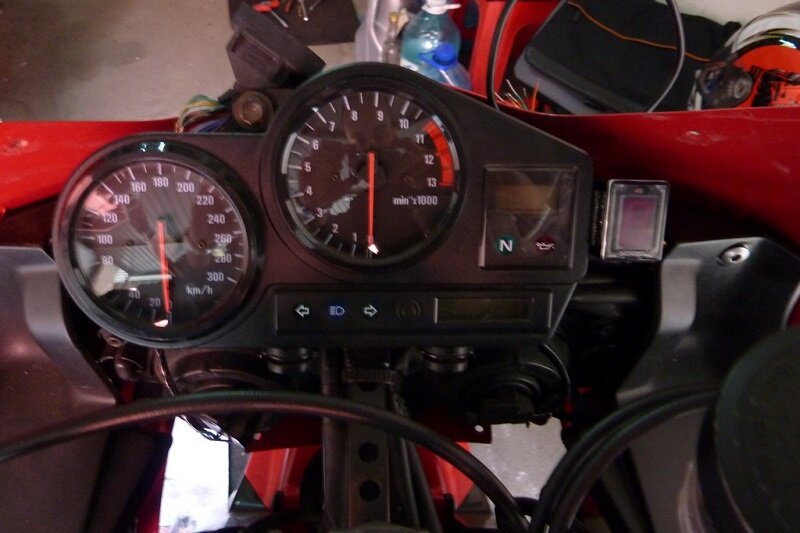

Na tym etapie możemy już śmiało zainstalować tj. przymocować wyświetlacz w dogodnym miejscu używając rzepów załączonym w zestawie włącznie z ściereczką odtłuszczającą.


Potem lutujemy w takiej kolejnośći

PRĘDKOŚCIOMIERZ-------------WYŚWIETLACZ

RÓŻOWO/ZIELONY...........+......... ZIELONY
ŻÓŁTO/ZIELONY............+........... ŻÓŁTY
LEKKO ZIELONY/CZERWONY....+.....BRĄZOWY
CZARNO/BRĄZOWY...........+......... CZERWONY
ZIELONY.............+.......................CZARNY

POMARAŃCZOWY ZOSTAJE DO KONFIGURACJI WYŚWIETLACZA!

Konfigurację znajdziecie na youtubie :

http://www.youtube.com/watch?v=4tuVMoSent4

Dopiero jak uda nam się wszystko skonfigurować izolujemy całą wiązkę i składamy do kupy
i cieszymy się z nowo zainstalowanego wyświetlacza!

[Tytus]

w wolnej chwili dodam na strone

[cbrstreet]

Panowie piękna robota przyda się na pewno jak kupię plastika w ori to też będę chciał takie cacko zamontować LWG

[pumba]

Witam
A podejdzie takie rozwiązanie do rocznika 97? Czy musi być opcja czujnika mocowanego przy kole,tarczy? Z góry dziękas za info

[PS BXL]

do 97 chybaraczej niepodejdzie, kiedys podobny temat poruszanybyl, musisz poszukac.

[Dr.Redrum]

Nie orientuje się w jaki sposób rozwiązane jest w rocznikach poniżej 98r. przekazywanie prędkości i obrotów jeżeli w formie impulsów elektrycznych to napewno da radę to opanować.
Jeżeli masz zwykła linkę to niestety dupa

[dudsdon1213]

panowie umie ktos naprawić wyświetlacz zmiany biegów wyświetla mi litere f a działaa wczesniej poprawnie

[mitch2007]

http://allegro.pl/wyswietlacz-biegow-da ... 30597.html czy to jest taki wyświetlacz i czy w roczniku 98 się sprawdzi ? , myślę że tak ale chciałem się upewnić u żródła.

[Dr.Redrum]

Tak jest to ten wyświetlacz, i jeżeli masz rocznik 98` to jak najbardziej się sprawdzi

[Yogass]

w swoim SC33 z 96r miałem przy zakupie zamontowany ten wyświetlacz. po wypadku zapisałem gdzieś który kabel z którym był zlutowany i kartka wsiąkła po kilku miechach xD jest ktoś mi w stanie powiedzieć, które kolorki trzeba ze sobą złączyć?: P
ponacinane kable prowadzące do zepsutych zegarów do których były lutowane te z wyświetlacza to:
1. czarno-żółty
2. czarno-brązowy
3.czarno-czerwony
4. czarno-zielony
5. jasnozielony- czerwony

może ktoś ma u siebie, albo gdzieś zapisane to byłoby szybciej niż szukanie w serwisówce z góry dzięki!

[Mateusze32sc33]

Panowie da rade poprawnie założyć wyświetlacz do sc33 96r? Ogarnął ktoś temat? Kupiłem gpt gi1001, podłączyłem pod przewody za zegarami zgodnie ze schematem i niby biegi się koduja a później nie pokazuje wyższego biegu niż 1. Help bo będzie 200ziko w plecy hehe
